Mise en situation

Organisation

Le travail est à réaliser par binôme, les activités doivent si possible être menée de front pour permettre de terminer l'étude de cas dans le délai imparti.

6h00 de travail sont prévues pour l'ensemble de l'étude de cas. Les activités à réaliser sont les suivantes:

  •     Analyse du cahier des charges, prise de connaissance des caractéristiques de votre équerre
  •     Création de la maquette 3D SW de votre équerre
  •     Réalisation du TD "Découverte Simulation SOLIDWORKS"
  •     Réalisation de simulations sous charges de votre équerre.
  •     Mesure des déformations sur l'équerre réelle en respectant le protocole de mesure
  •     Analyse des écarts
  •     Rédaction d'un compte rendu reprenant l'ensemble des points ci dessus.

Cahier des charges

Nous souhaitons installer une étagère pour y poser des livres. Nous allons la réaliser grâce à deux équerres et une planche par dessus. Nous allons étudier ici les équerres qui vont soutenir l'étagère.

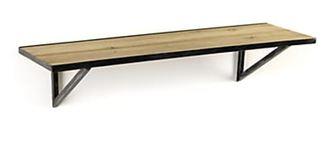

Etagère

Cahier des charges (CDCF)

Système souhaité:

  • Les deux équerres doivent soutenir 50kg.
  • La fixation au mur est effectuée par deux vis
  • Respect de l’horizontalité, 2 mm maxi

Travail à réaliser

Pour vérifier la résistance de l'étagère vous allez réaliser une étude sur une équerre. On va vous donner une équerre par groupe.

  • Système simulé : Modéliser sur Solidworks votre équerre. Réaliser une simulation grâce à Solidworks simulation (voir page simulation) : charges, conditions aux limites, matière.
  • Système réel : Réaliser une mesure réelle sur l'équerre (voir page système réel). Matériel à disposition : Comparateur, Masse 5, 10, 15, 20, 25 kg  accroches, serre joints, équerre.

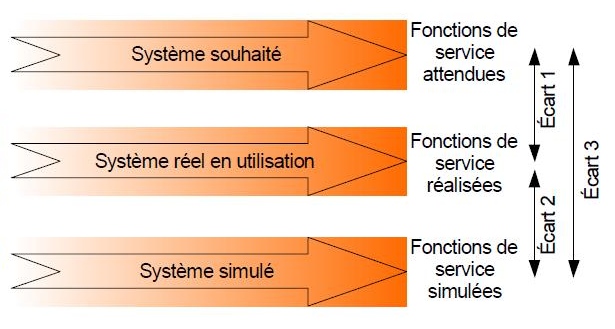

  • Analyser les résultats (voir page analyse des écarts): comparer les écarts et trouver des raisons de ces écarts.
