Système simulé

Modelisation sur solidworks

Le but de cette partie est de réaliser la maquette numérique de  l'équerre sur le modeleur volumique SOLIDWORKS dans l'optique de le tester en simulation statique sur le module de Résistance des matériaux "Simulation Solidworks"

Travail demandé: (2h00 maximum)

  • Réaliser la maquette numérique sur Solidworks en créant  un fichier "Pièce"
  • Votre modélisation doit être la plus proche possible de la pièce réelle
  • Définir le matériau
  • Rechercher la masse de votre équerre et comparer avec une mesure effectuée sur une balance.

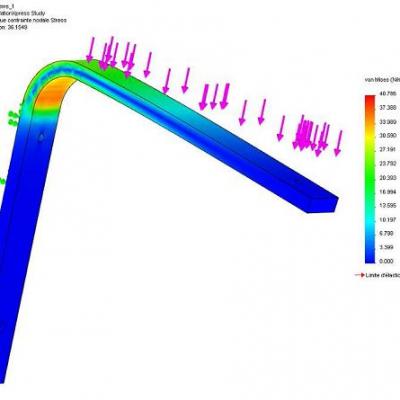

Simulation de la résistance sous charges

Le but de cette partie est de simuler le comportement sous charge d’une équerre en fonction des charges appliquées et de ses formes. Plusieurs cas de charges sont à tester, 5kg, 10kg, 15kg, 20kg et 25kg

Votre travail va consister à vérifier leur compatibilité avec le cahier des charges en simulant leur comportement sous charge en fonction des efforts appliqués: deux éléments sont à vérifier:

  • Résistance de l'équerre
  • Déformation maximale de l'équerre

Avant de simuler votre équerre sous charge, nous vous proposons de faire un petit TD pour vous familiariser avec le module SOLDWORKS SIMULATION.

TD découverte du module SIMULATION SOLIDWORKS

L’étude va demander plusieurs étapes :

  • Définir le type d'étude
  • Définir un matériau
  • Ajouter un déplacement imposé
  • Ajouter un chargement
  • Créer un maillage
  • Exécuter la simulation

Pour réaliser ce TD télécharger la pièce à tester ci dessous et suivez le guide du TD en PDF ci dessous



  • Nom du fichier : Td decouverte simulation 2
  • Taille : 387.85 Ko

Td decouverte simulation 2 Télécharger

Pour télécharger le fichier SW cliquez ici puis secctionnez télécharger (download)
