Système réel

L'objectif de cette mesure est de valider votre modèle de simulation sous Solidworks en efectuant une mesure correspondant au mieux à la simulation effectuée.

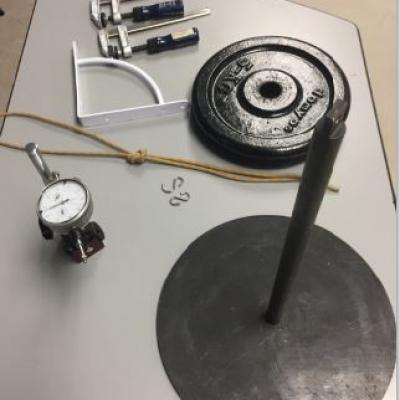

Matériel à disposition

Pour cela vous disposez du matériel suivant:

  • Une structure de fixation assez rigide en tube pour fixer les équerres
  • une équerre à tester (différente pour chaque binôme)
  • 2 serre-joints
  • 2 crochets
  • Une série de poids permettant de charger 25 Kg
  • Un support de poids
  • Un comparateur
  • Un câble ou corde

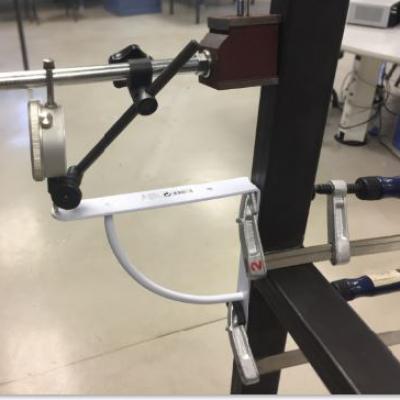

Montage à effectuer et protocole de mesure

  • Fixer à l'aide des deux serre-joints (bien serré) votre équerre sur la structure.

Montage à effectuer et protocole de mesure

  • Positionner le comparateur  pour mesurer la déformation en bout d'équerre
  • Régler le comparateur sur 0

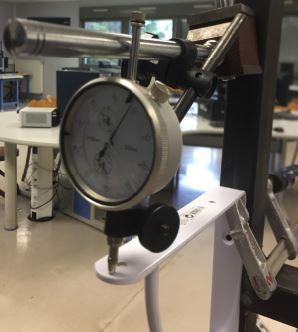

Mise a zero du comparateur

Montage à effectuer et protocole de mesure

  • Positionner la charge sur le support de poids pour obtenir la charge désirée
  • Mettre l'équerre sous charge et lire la déformation obtenue sur le comparateur
  • Décharger
  • Effectuer la mesure suivante...

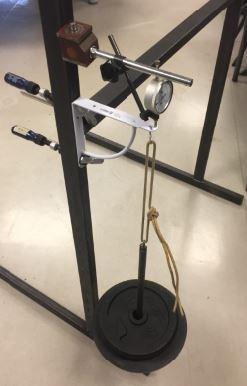

Mise sous charge

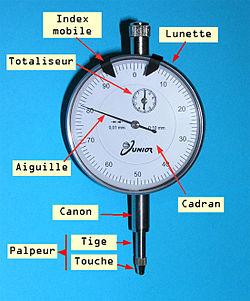

Fonctionnement d'un comparateur

Avant d'effectuer la lecture sur le comparateur, lisez ce document pour comprendre son fonctionnement.

https://fr.wikipedia.org/wiki/Comparateur_(appareil_de_mesure)
